Nag-grease ka ba ng mga Slack Adjusters? Ang Kailangan Mong Malaman

Ang Direktang Sagot: Dapat Mo Bang Pahiran ang mga Slack Adjusters?

Oo — ngunit ang mga partikular na bahagi lamang ng isang slack adjuster ang nangangailangan ng lubrication, at ang paglalagay ng grasa sa mga maling bahagi ay maaaring magdulot ng mga seryosong problema. Mga awtomatikong slack adjuster (ASAs) ay nangangailangan ng grease sa clevis pin, ang anchor bracket bushing, at ang brake camshaft splines, ngunit ang internal adjuster mechanism mismo ay hindi dapat mapuno ng grasa. Ang mga manu-manong slack adjuster ay sumusunod sa isang katulad na panuntunan: grasa ang mga pivot point at ang camshaft, ngunit huwag i-pack ang panloob na worm gear housing na may mabigat na grasa maliban kung ang manwal ng serbisyo ng manufacturer ay tahasang tumawag para dito.

Mahalaga ang pagkakaibang ito dahil ang isang slack adjuster na labis na na-greased sa maling lokasyon ay maaaring magkaroon ng maling kahulugan ng wastong pagsasaayos. Ang paglipat ng grasa sa panloob na mekanismo ng gear ng adjuster ay maaaring hydraulically lock ito, na pumipigil sa ito mula sa self-adjusting at humahantong sa out-of-adjustment na preno - isa sa mga nangungunang sanhi ng mga paglabag sa komersyal na sasakyan na nauugnay sa preno sa North America.

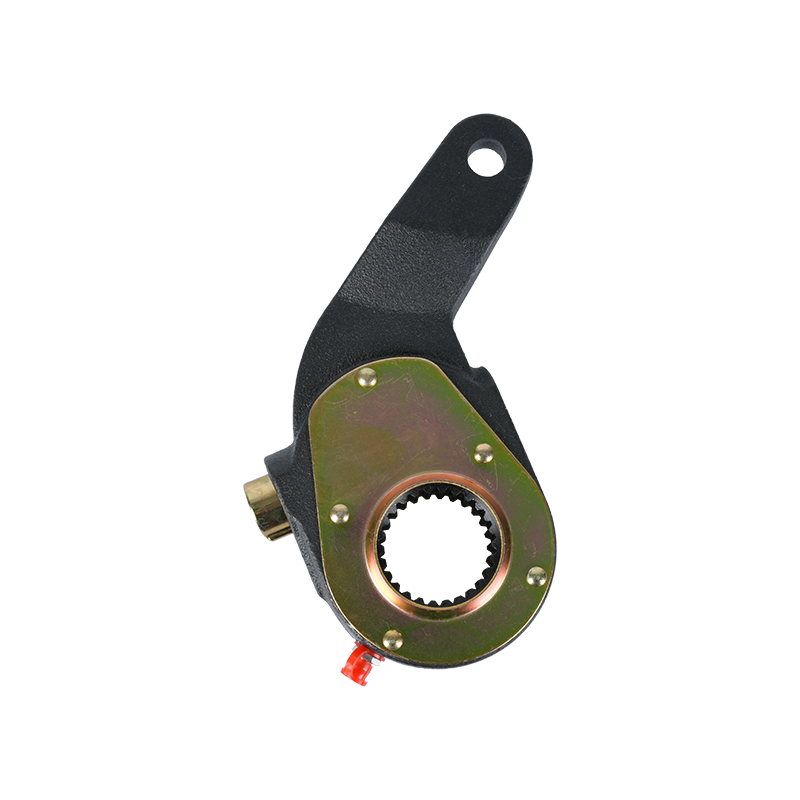

Ang Talagang Ginagawa ng Slack Adjuster

Bago sumabak sa mga detalye ng pagpapadulas, nakakatulong na maunawaan ang mekanikal na papel ng isang slack adjuster sa isang air brake system. Ang slack adjuster ay ang lever arm na nagkokonekta sa brake chamber pushrod sa S-cam (o wedge) brake assembly. Habang humihina ang mga brake lining sa paglipas ng panahon, tumataas ang distansya sa pagitan ng lining at drum — ibig sabihin ay kailangang maglakbay nang mas malayo ang pushrod upang ipasok ang mga preno. Kung ang distansya ng paglalakbay na iyon ay masyadong mahaba, ang lakas ng pagpepreno ay kapansin-pansing nababawasan.

A manu-manong slack adjuster nangangailangan ng isang technician na panaka-nakang paikutin ang isang adjustment bolt upang makuha ang malubay na iyon. An awtomatikong slack adjuster (ASA) nakakaramdam ng labis na paglalakbay sa pushrod at nagwawasto sa sarili gamit ang isang panloob na one-way na clutch at mekanismo ng worm gear. Ipinag-utos ng Federal Motor Carrier Safety Administration (FMCSA) ang paggamit ng mga awtomatikong slack adjuster sa mga bagong gawa na naka-air braked na sasakyan sa United States simula noong 1994. Ngayon, halos lahat ng komersyal na trak at trailer sa mga kalsada sa North America ay nilagyan ng mga ASA.

Ang kritikal na takeaway: ang parehong mga uri ay naglalaman ng mga gumagalaw na bahagi ng metal na gumagana sa ilalim ng makabuluhang pagkarga at panginginig ng boses. Kung walang wastong pagpapadulas sa mga tamang punto, mabilis na bumibilis ang pagsusuot, nagiging hindi mapagkakatiwalaan ang pagsasaayos, at bumababa ang pagganap ng preno sa mga paraan na hindi laging halata sa driver.

Aling mga Bahagi ng Slack Adjuster ang Nangangailangan ng Grease

Ang iba't ibang bahagi ng slack adjuster assembly ay may iba't ibang kinakailangan sa pagpapadulas. Ang pagtrato sa bawat fitting o port sa parehong paraan ay isang karaniwang pagkakamali na ginawa sa panahon ng pagpapanatili ng fleet. Narito ang isang breakdown ng mga pangunahing punto ng pagpapadulas:

Clevis Pin at Clevis Bracket

Ang clevis pin ay nagkokonekta sa brake chamber pushrod sa slack adjuster arm. Ang punto ng koneksyon na ito ay nakalantad sa mga labi ng kalsada, kahalumigmigan, at patuloy na paggalaw. Maglagay ng light coat ng lithium-based o multi-purpose grease sa clevis pin sa bawat naka-iskedyul na pagitan ng PM , karaniwang bawat 25,000 milya para sa karamihan ng mga operasyon ng Class 8. Maaaring paghigpitan ng nasamsam na clevis pin ang paggamit ng preno at lumikha ng isang mapanganib na lag sa pagtugon sa pagpreno.

Anchor Bracket Bushing

Ang anchor pin at ang bushing nito ay kung saan umiikot ang slack adjuster body sa panahon ng paglalagay ng preno. Ang bushing na ito ay nakakaranas ng makabuluhang alitan sa ilalim ng pagkarga. Karamihan sa mga tagagawa ng slack adjuster ay may kasamang grease fitting (Zerk fitting) sa lokasyong ito. Gumamit ng 2–3 pump ng grease hanggang sa makakita ka ng bahagyang purging sa mga gilid — ito ay nagpapahiwatig na ang lumang grasa ay naalis na at ang bagong grasa ay ganap na napalibutan ang bushing.

Brake Camshaft at Camshaft Bushings

Bagama't teknikal na bahagi ng foundation brake assembly sa halip na ang slack adjuster mismo, ang S-cam at ang support bushings nito ay dapat na greased nang sabay. Ang slack adjuster ay direktang nakikipag-interface sa camshaft splines, at ang tuyo o corroded na camshaft spline na koneksyon ay hahadlang sa wastong paglilipat ng torque at maaaring maging sanhi ng hindi pantay na pagsusuot ng adjuster. Regular na binabanggit ng mga inspektor ng CVSA (Commercial Vehicle Safety Alliance) ang mga pagod o tuyo na camshaft bushings bilang isang nakaaambag na kondisyon sa mga out-of-adjustment na preno.

Ang Internal Gear Port: Magpatuloy nang May Pag-iingat

Ang ilang mga awtomatikong slack adjuster, tulad ng ginawa ng Haldex at Meritor (ngayon ay bahagi ng Meritor WABCO), ay may grease fitting sa katawan ng adjuster na humahantong sa panloob na mekanismo. Ang fitting na ito ay dapat lamang makatanggap ng isa o dalawang pump ng grease maximum. Ang over-greasing sa port na ito ay isa sa pinakamadalas na binanggit na dahilan ng automatic slack adjuster malfunction. Ang labis na grasa ay maaaring makagambala sa panloob na one-way na clutch, na nagiging sanhi ng paghinto ng adjuster sa pagbabayad para sa pagkasira ng brake lining.

Mahalaga ang Uri ng Grease: Ano ang Gagamitin sa Mga Slack Adjuster

Hindi lahat ng greases ay tugma sa mga bahagi ng slack adjuster. Ang paggamit ng maling produkto ay maaaring magdulot ng pagkasira ng seal, pinabilis na pagkasira, o kontaminasyon ng panloob na mekanismo. Narito ang isang paghahambing ng mga karaniwang ginagamit na uri ng grasa sa pagpapanatili ng preno ng sasakyang pangkomersyo:

Laging suriin ang tagagawa ng slack adjuster manwal ng serbisyo para sa eksaktong detalye ng grasa. Haldex, halimbawa, ay tumutukoy ng isang NLGI 1 o 2 lithium o calcium-based na grasa para sa mga awtomatikong slack adjuster nito. Inirerekomenda ng Meritor ang isang Multipurpose Chassis Grease (MPG) para sa mga panlabas na kabit. Ang paglihis sa spec — kahit na gumamit ng "premium" na grasa — ay maaaring magpawalang-bisa sa saklaw ng warranty at mapabilis ang pagkasira ng bahagi.

Gaano kadalas Dapat Grasa ang mga Slack Adjuster

Ang mga agwat ng pagpapadulas ay nag-iiba batay sa mga kondisyon ng pagpapatakbo, aplikasyon ng sasakyan, at gabay ng tagagawa. Gayunpaman, ang pangkalahatang kasanayan sa industriya ay sumusunod sa mga benchmark na ito:

• Tuwing 25,000 milya o 3 buwan (alin man ang mauna) para sa mga over-the-road na Class 8 na trak na tumatakbo sa katamtamang klima
• Bawat 10,000–15,000 milya para sa mga sasakyang tumatakbo sa matinding duty cycle — konstruksyon, pagtotroso, basura, o mga operasyong kinasasangkutan ng madalas na basa o maputik na mga kondisyon
• Sa bawat inspeksyon ng preno anuman ang mileage — Ang mga regulasyon ng FMCSA ay nangangailangan ng inspeksyon ng preno kahit man lang kada 90 araw para sa mga komersyal na sasakyang de-motor
• Anumang oras na ang isang slack adjuster ay tinanggal para sa serbisyo, muling i-install, o palitan — sariwang grasa ay dapat ilapat bago ang yunit ay bumalik sa serbisyo

Ito ay nagkakahalaga ng pagpuna na ang matinding operating environment ay kapansin-pansing nagpapaikli sa mga agwat ng pagpapadulas. Ang mga sasakyan na regular na nagmamaneho sa mga tawiran ng tubig, mga kalsada sa taglamig na ginagamot sa asin, o mga lugar na pinagtatrabahuhan na may mataas na alikabok ay dapat nasa mas maikling dulo ng saklaw. Ang pagtatayo ng kaagnasan sa mga pivot point at grease fitting ay isang pangunahing dahilan ng napaaga na pagpapalit ng slack adjuster — isang bahagi na maaaring magastos kahit saan mula $80 hanggang $250 bawat unit depende sa paggawa at modelo.

Step-by-Step: Paano Tamang Pag-grasa ng Slack Adjuster

Ang proseso ay diretso, ngunit ang pansin sa detalye ay naghihiwalay sa isang maayos na trabaho ng pampadulas mula sa isa na lumilikha ng mga problema sa kalsada. Narito ang isang praktikal na pamamaraan na naaangkop sa karamihan ng mga awtomatikong slack adjuster:

1. Isakal ang mga gulong at bitawan ang spring brakes. Kailangan mong ganap na mailabas ang mga preno upang maayos na masuri at ma-access ang lahat ng mga punto ng pagpapadulas. Huwag kailanman magtrabaho sa ilalim ng isang sasakyan na may preno na naka-engage bilang ang tanging pagpigil.
2. Biswal na suriin ang slack adjuster at mga nakapaligid na bahagi. Maghanap ng mga palatandaan ng basag na bota, nawawalang grease fitting caps, kalawang na guhitan mula sa mga pivot point, o halatang pisikal na pinsala. Kung ang katawan ng adjuster ay may bitak o ang braso ay nakayuko, ang pagpapadulas ay hindi ang ayusin - ang yunit ay nangangailangan ng kapalit.
3. Linisin ang bawat grease fitting (Zerk) bago lagyan ng grasa. Gumamit ng wire brush o basahan upang alisin ang dumi, kalawang, at lumang grasa na naipon sa paligid ng angkop na ulo. Ang pagbomba ng grasa sa isang maruming kabit ay nagtutulak ng mga kontaminante nang direkta sa bearing o bushing.
4. Ikabit nang mahigpit ang grease gun sa fitting. Ang isang maluwag na koneksyon ay nag-aaksaya ng grasa at maaaring makapinsala sa angkop na karayom. Kung ang fitting ay hindi tumatanggap ng grasa, maaari itong ma-block o masamsam - palitan ang fitting bago magpatuloy.
5. Dahan-dahang maglagay ng grasa at bilangin ang iyong mga bomba. Para sa mga panlabas na pivot point (clevis pin, anchor bushing), i-pump hanggang makakita ka ng bahagyang pag-purging sa mga gilid ng seal. Para sa panloob na adjuster fitting (kung mayroon), limitahan ang iyong sarili sa maximum na 1-2 pump.
6. Punasan ang labis na mantika. Ang grasa na natitira sa labas ng adjuster body ay umaakit ng alikabok at mga dumi sa kalsada, na bumubuo ng abrasive paste sa paglipas ng panahon. Linisin ang anumang nalinis na grasa na umabot sa brake drum o lining contact area — ang kontaminasyon ng grasa sa mga brake lining ay isang agarang isyu sa kaligtasan at nangangailangan ng pagpapalit ng lining.
7. Muling i-install ang grease fitting caps. Pinoprotektahan ng maliliit na plastic o rubber cap na ito ang angkop na karayom ​​mula sa pagpasok ng dumi sa pagitan ng mga pagitan ng serbisyo. Ang mga ito ay mura at madalas na hindi pinapansin, ngunit gumawa sila ng makabuluhang pagkakaiba sa angkop na mahabang buhay.
8. Suriin ang pushrod stroke pagkatapos makumpleto ang lube. Gumamit ng ruler o brake stroke indicator upang i-verify na ang pushrod stroke ay nasa loob ng pinapayagang limitasyon para sa laki ng brake chamber. Ang mga limitasyon sa out-of-adjustment ng FMCSA ay: 1¾ inches para sa Type 20, 1¾ inches para sa Type 24, at 2 inches para sa Type 30 chambers, bukod sa iba pa. Ang stroke na lampas sa mga limitasyong ito ay isang kritikal na paglabag sa labas ng serbisyo.

Mga Senyales na Hindi Na-lubricate nang maayos ang Slack Adjuster

Ang napapabayaang pagpapadulas ay hindi palaging nagpapakita bilang isang agarang pagkabigo. Kadalasan, ang pagkasira ay unti-unti at lumalabas bilang kumbinasyon ng banayad at hindi gaanong banayad na mga sintomas. Panoorin ang mga tagapagpahiwatig na ito:

• Labis na pushrod stroke — isa sa mga pinakadirektang kahihinatnan ng isang nahuli o hindi gumaganang slack adjuster. Kung ang adjuster ay hindi nagbabayad para sa pagkasira ng lining, ang stroke ay unti-unting tataas.
• Hindi pantay na paggamit ng preno — kung ang isang gilid ng isang ehe ay may nasamsam na clevis pin o naninigas na anchor bushing, ang preno na iyon ay ilalapat at ilalabas nang iba kaysa sa magkasalungat na preno, na nagiging sanhi ng paghila ng sasakyan habang humihinto.
• Balat ng kalawang o kulay kahel na kulay sa paligid ng mga lokasyon ng grease fitting at mga pivot point — isang nakikitang senyales na nakapasok ang moisture at aktibong kinakalawang ang mga contact surface.
• Naninigas o nasamsam na mga grease fitting na hindi tumatanggap ng grasa sa ilalim ng normal na presyon ng baril — ay nagpapahiwatig na ang kabit o ang daanan sa likod nito ay nakaharang na may tumigas na lumang grasa o mga deposito ng kaagnasan.
• Nakakagiling o humirit na ingay habang naglalagay ng preno na nagmumula sa lugar ng preno ng pundasyon kaysa sa kontak ng pad/rotor — maaaring magpahiwatig ng mga tuyong bushings ng camshaft na nagbubuklod sa baras.
• Init mula sa dulo ng gulong pagkatapos ng normal na biyahe — ang pagkaladkad ng preno na dulot ng natigil na slack adjuster o na-seized na pushrod na koneksyon ay maaaring makabuo ng malaking init sa drum at hub.

Kapag lumitaw ang alinman sa mga palatandaang ito, huwag lamang muling mag-grasa at magpatuloy. Ang isang masusing inspeksyon ng buong sistema ng preno ng pundasyon ay kinakailangan. Sa maraming kaso, pinabayaan din ng isang napabayaang slack adjuster ang camshaft bushings na magsuot ng lampas sa mga limitasyon na magagamit, na nangangailangan ng mga karagdagang bahagi at paggawa.

Automatic vs. Mga Manu-manong Slack Adjuster: Naiiba ba ang Mga Panuntunan sa Lubrication

Ang mga panlabas na punto ng pagpapadulas - clevis pin, anchor bushing, camshaft - ay mahalagang pareho para sa parehong awtomatiko at manu-manong mga slack adjuster. Ang mga panloob na pagkakaiba ay kung saan ang dalawang uri ay nag-iiba sa pilosopiya ng pagpapanatili.

Manual Slack Adjusters

Ang mga manu-manong slack adjuster ay may mas simpleng panloob na konstruksyon — mahalagang isang worm gear na konektado sa isang adjusting bolt. Ang ilang mga disenyo ay may panloob na grease port; ang iba ay itinuturing na "lubed for life" sa pabrika. Para sa mga may grease port, ang paglalagay ng grease paminsan-minsan ay nakakatulong na mapanatili ang worm gear at pinipigilan ang kaagnasan mula sa pag-agaw sa mekanismo ng pagsasaayos. Ang manu-manong slack adjuster na hindi ma-adjust dahil nakuha ang internal worm gear ay isa sa mga pinakakaraniwang dahilan kung bakit maagang na-scrap ang mga manual unit. Pinipigilan ito ng regular ngunit katamtamang panloob na pagpapadulas.

Mga Awtomatikong Slack Adjuster

Ang panloob na mekanismo ng isang ASA ay mas sensitibo. Ang one-way na clutch na nagbibigay-daan sa pagsasaayos sa sarili ay umaasa sa isang tiyak na antas ng friction at mekanikal na pakikipag-ugnayan. Masyadong maliit na pagpapadulas at ang mga bahagi ng clutch ay napupunta. Masyadong maraming grasa, lalo na ang mga mabibigat na grasa na itinutulak sa ilalim ng presyon, at ang clutch ay maaaring maging haydroliko na kumalas — ibig sabihin, ang adjuster ay titigil sa pagsasaayos sa sarili nang walang anumang panlabas na indikasyon ng pagkabigo. Ang mga preno ay gagana pa rin, ngunit ang mga ito ay unti-unting mawawala sa pagsasaayos habang ang mga lining ay napuputol.

Ito ang dahilan kung bakit maraming may karanasang brake technician ang sumusunod sa konserbatibong diskarte: lagyan ng grasa ang mga panlabas na kabit tuwing PM, at iwanan ang panloob na ASA port na mag-isa maliban kung ang agwat ng manufacturer ay partikular na nangangailangan nito — o maliban kung ang adjuster ay itinayong muli.

Konteksto sa Regulatoryo at Inspeksyon: Bakit May Legal na Timbang ang Wastong Lubrication

Ang pagsasaayos ng preno ay isa sa pinakamabigat na ipinapatupad na mga bahagi ng regulasyon sa kaligtasan ng komersyal na sasakyan sa United States at Canada. Sa panahon ng isang CVSA Level I inspeksyon — ang pinaka-komprehensibong inspeksyon sa tabing daan — sinusuri ng mga inspektor ang pushrod stroke sa bawat brake chamber. Ang mga out-of-adjustment na preno ay isang awtomatikong kondisyon na wala sa serbisyo sa ilalim ng FMCSA 49 CFR Part 393.47.

Sa panahon ng 2023 CVSA International Roadcheck, ang mga paglabag sa pagsasaayos ng preno ay umabot sa 40.3% ng lahat ng mga paglabag sa preno na wala sa serbisyo — ang nag-iisang pinakamalaking kategorya. Ang isang makabuluhang proporsyon ng mga kasong ito ay maaaring masubaybayan pabalik sa hindi gumagana o napapabayaang mga awtomatikong slack adjuster. Ang mga carrier na ang mga sasakyan ay inilagay sa labas ng serbisyo ay nahaharap hindi lamang sa downtime at pagkaantala ng mga gastos kundi pati na rin sa mga potensyal na pagtaas sa kanilang mga CSA (Pagsunod, Kaligtasan, Pananagutan) na mga BASIC na marka, na maaaring makaapekto sa mga rate ng insurance at mga relasyon ng shipper.

Mula sa pananaw ng pananagutan, ang isang pag-crash na nauugnay sa preno na kinasasangkutan ng isang sasakyan na may dokumentadong pagpapabaya sa pagpapanatili ay lumilikha ng napakalaking pagkakalantad. Ang wastong slack adjuster na pagpapadulas, na naitala sa mga log ng pagpapanatili, ay isang maipakikitang pagkilos ng angkop na pagsisikap. Ang kawalan nito - lalo na kung ang agwat ng PM ay nalaktawan - ay maaaring gamitin upang magtatag ng kapabayaan sa paglilitis kasunod ng isang pag-crash.

Mga Karaniwang Pagkakamali Kapag Nag-greasing ng Slack Adjusters

Kahit na ang mga nakaranasang technician ay nahuhulog sa mga gawi na nagpapababa sa bisa ng slack adjuster lubrication. Ito ang pinakamadalas na mga error na naobserbahan sa mga kapaligiran ng pagpapanatili ng fleet:

• Pagbomba ng masyadong maraming grasa sa panloob na ASA port. Tulad ng tinalakay, ito ay marahil ang nag-iisang pinaka nakakapinsalang pagkakamali. Ang panloob na kabit sa maraming ASA ay idinisenyo upang makatanggap lamang ng napakaliit na halaga ng grasa — kadalasan ay isang pump o mas kaunti.
• Hindi nililinis ang mga kabit bago lagyan ng grasa. Ang kontaminadong grasa na pumapasok sa ibabaw ng bearing ay nagdudulot ng abrasive na pagkasira na lumalampas sa benepisyo ng lubrication mismo.
• Nilaktawan ang clevis pin dahil mukhang maayos ito sa labas. Ang mga clevis pin ay maaaring lumabas na walang kalawang sa labas habang ang pin-to-eye contact surface ay kinakaagnasan sa loob. Kung ang pin ay mahirap ilipat sa pamamagitan ng kamay, ito ay sapat na matigas upang makaapekto sa tugon ng preno.
• Paghahalo ng mga uri ng grasa. Ang pagdaragdag ng calcium sulfonate grease sa ibabaw ng isang umiiral nang lithium grease base, o kabaliktaran, ay maaaring magdulot ng pagkasira ng sabon sa pinaghalong sona, na magdulot ng tuluy-tuloy, mababang lagkit na nalalabi na nagbibigay ng kaunting lubrication at maaaring tumakbo sa mga brake lining.
• Ipagpalagay na ang isang bagong slack adjuster ay hindi nangangailangan ng grasa. Ang mga bagong unit ay nagmumula sa pabrika na may inilapat na grasa, ngunit ang pinalawig na imbakan o hindi wastong paghawak ay maaaring magresulta sa mga tuyong pivot point sa oras na mai-install ang unit. Palaging i-verify na may grasa sa mga panlabas na pivot point bago bumalik sa serbisyo ang sasakyan.
• Hindi naitala ang serbisyo sa talaan ng pagpapanatili. Kung walang dokumentasyon, walang paraan upang subaybayan ang mga agwat, tukuyin ang mga pattern ng problema, o ipagtanggol laban sa regulasyon o legal na pagsusuri.

Kapag Hindi Sapat ang Pagpapadulas: Pagpapalit ng Slack Adjuster

Walang halaga ng lubrication ang makakapag-ayos ng isang mekanikal na nabigong slack adjuster. Ang pag-alam kung kailan papalitan sa halip na panatilihin ay isang mahalagang tawag sa paghatol. Palitan ang unit kapag nakita mo ang alinman sa mga sumusunod:

• Ang katawan ng adjuster ay nagpapakita ng mga bitak, nakikitang baluktot, o pagpapapangit sa braso
• Ang anchor bushing ay may labis na paglalaro — higit sa 0.030 pulgada ng paggalaw sa gilid sa adjuster arm ay karaniwang batayan para palitan
• Isang awtomatikong slack adjuster na paulit-ulit na nawawala sa pagsasaayos pagkatapos na manu-manong i-back off — ito ang pinakamalinaw na senyales ng internal mechanism failure
• Ang mekanismo ng pawl o clutch ay maririnig na nag-click o nakakaramdam ng maluwag kapag ang adjuster arm ay manu-manong oscillated
• Ang mga grease fitting na hinubad, naputol, o nawawala nang buo at hindi mapapalitan nang hindi binubuwag ang adjuster

Ang pang-industriya na buhay ng serbisyo ng isang de-kalidad na awtomatikong slack adjuster, kapag maayos na pinananatili, ay karaniwang 500,000 hanggang 750,000 milya. Ang mga unit na napapabayaan — madalang na lubricated, pinapatakbo sa malupit na kapaligiran nang walang karagdagang pansin sa serbisyo — ay madalas na nangangailangan ng kapalit sa mas mababa sa kalahati ng mileage na iyon. Ang pagkakaiba sa gastos sa pagitan ng proactive maintenance program at reactive replacement cycles, na pinarami sa isang fleet ng kahit 20 trak, ay maaaring umabot sa sampu-sampung libong dolyar taun-taon sa mga bahagi at paggawa lamang, hindi binibilang ang downtime.
