Kapag nag-aayos a slack adjuster , ang mga preno ay dapat na ganap na mailabas. Ito ang tamang pamamaraan para sa parehong mga manu-manong slack adjuster at ang paunang pag-setup ng mga awtomatikong slack adjuster. Sa paglabas ng mga preno, ang brake shoes ay binawi palayo sa drum, na nagpapahintulot sa adjuster na malayang ilipat ang pushrod at camshaft nang hindi nagbubuklod o lumilikha ng mga maling pagbabasa. Ang pagtatangkang mag-adjust gamit ang mga brake na inilapat ay nagpapakilala ng spring tension at friction na nagtatakip sa tunay na slack sa system, na nagreresulta sa isang hindi wastong inayos na preno na maaaring mag-drag o mabigong makipag-ugnayan nang may sapat na puwersa.
Nalalapat ang panuntunang ito sa mga air brake system sa mga komersyal na trak, trailer, at bus — anumang sasakyan na pinamamahalaan ng mga regulasyon ng FMCSA sa ilalim ng 49 CFR Part 393. Ang pagsasaayos ng preno ay direktang nakakaapekto sa paghinto ng distansya. Ang isang preno na wala sa pagsasaayos ng kahit isang bahagi ng isang pulgada sa paglalakbay ng pushrod ay maaaring makabuluhang bawasan ang bisa ng pagpreno, lalo na sa panahon ng mga emergency na paghinto kapag ang pare-parehong timing ng preno sa lahat ng axle ay kritikal.
Ang pag-unawa kung bakit dapat ilabas ang mga preno — hindi lang dapat ang mga ito — ay nakakatulong sa mga technician na maiwasan ang mga karaniwang error at tinitiyak ang mga nauulit na resulta sa iba't ibang sasakyan at configuration ng preno.

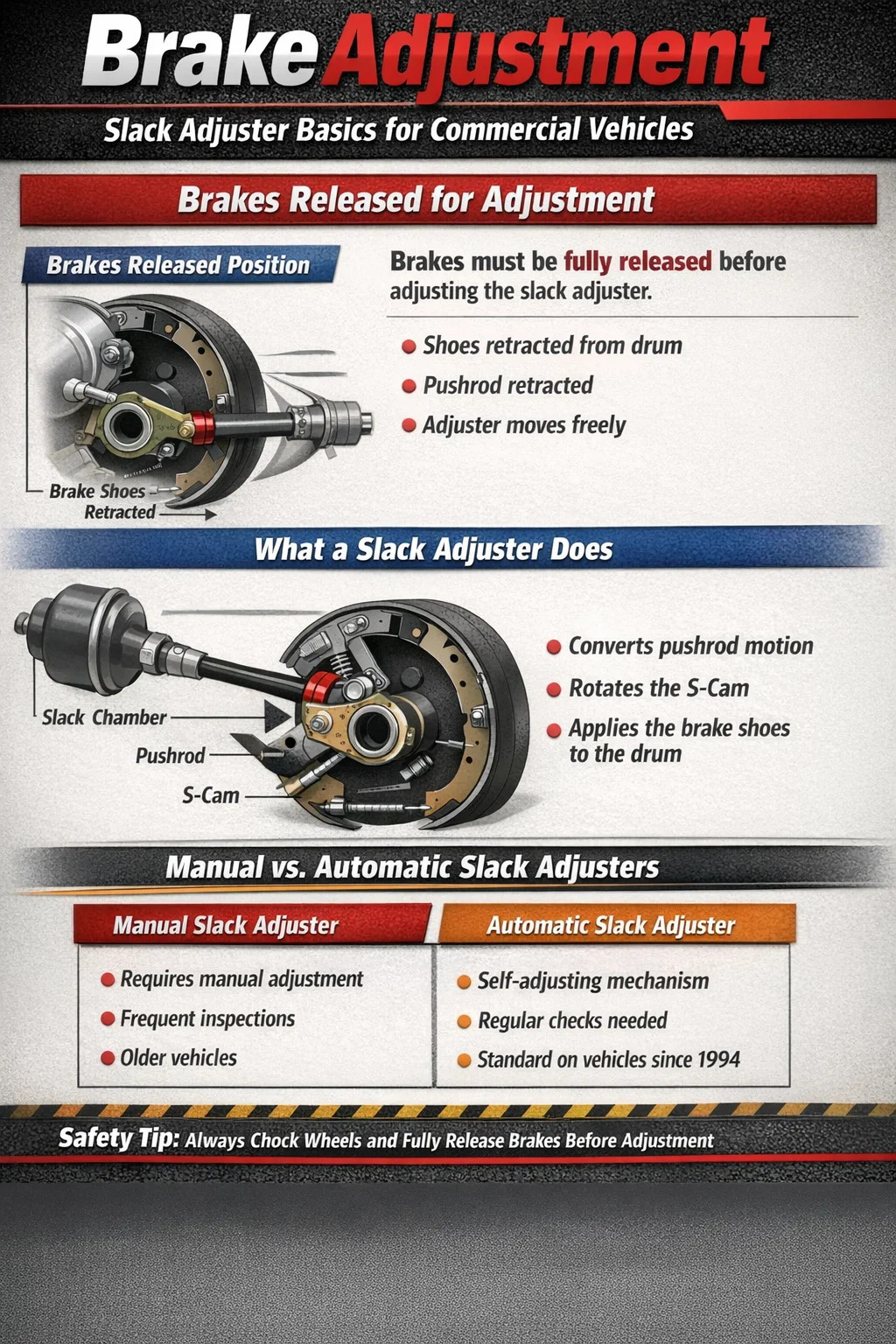

A slack adjuster ay isang lever arm na nag-uugnay sa brake chamber pushrod sa brake camshaft. Ang pangunahing tungkulin nito ay i-convert ang linear motion ng pushrod sa rotational force sa S-cam, na nagtutulak naman ng brake shoes palabas laban sa drum. Ang "slack" na pinamamahalaan nito ay tumutukoy sa libreng paglalakbay sa system — ang agwat sa pagitan ng mga brake shoes at ng drum surface kapag hindi inilapat ang mga preno.
Habang humihina ang mga brake lining sa paglipas ng panahon, tumataas ang distansya sa pagitan ng sapatos at drum. Kung ang slack adjuster ay hindi na-adjust upang makabawi, ang pushrod ay dapat maglakbay nang mas malayo bago ang mga preno ay tumutugon, na nakakaantala sa pagtugon ng preno at nagpapababa ng puwersa ng pag-clamping. Ito ang dahilan kung bakit ang regular na inspeksyon at pagsasaayos ay ipinag-uutos sa ilalim ng mga regulasyon ng pederal at pang-estado na komersyal na sasakyan.
Mayroong dalawang uri ng mga slack adjuster na karaniwang ginagamit:
Ang parehong mga uri ay nagbabahagi ng parehong pangunahing geometry at mga prinsipyo ng leverage, kung kaya't ang pamamaraan ng pagsasaayos - mga preno na inilabas, tamang anggulo ng pushrod, wastong torque - ay nalalapat sa pareho.
Ang mekanikal na dahilan kung bakit dapat ilabas ang mga preno sa panahon ng slack adjuster adjustment ay bumababa sa resistance at geometry. Kapag inilapat ang mga preno, ang silid ng preno ay may presyon at ang pushrod ay pinahaba. Ang S-cam ay umikot, na pinipilit nang mahigpit ang brake shoes sa drum na may malaking puwersa — madalas ilang libong libra ng clamping load. Sa ganitong estado:
Sa ganap na pagpapakawala ng mga preno at pagdugo ng presyon ng hangin mula sa silid, ang pushrod ay binawi, ang S-cam ay nasa posisyong pahinga nito, at ang mga sapatos ng preno ay pinipigilan mula sa drum ng mga bukal sa pagbabalik. Ang adjuster worm gear ay malayang lumiliko, at anumang pag-ikot ng adjuster ay direktang tumutugma sa pagbabago sa haba ng pushrod stroke sa rest. Ito ang tanging kondisyon kung saan maaaring gawin ang isang tumpak, paulit-ulit na pagsasaayos.
Para sa kaligtasan sa panahon ng pagsasaayos, palaging sakal ang mga gulong at tiyaking ang parking brake ay inilabas mula sa partikular na ehe na pinagtatrabahuhan. Sa mga sasakyang may spring-applied parking brake (karaniwan sa mga drive axle), hinahawakan ng parking brake ang preno na nakalapat nang mekanikal — dapat itong bitawan bago ayusin ang mga service brake slack adjuster sa axle na iyon.
Ang manu-manong pagsasaayos ng slack adjuster ay isang direktang pamamaraan kapag ginawa nang tama. Nalalapat ang mga sumusunod na hakbang sa S-cam drum brake system, na nananatiling pinakakaraniwang configuration sa mga komersyal na sasakyan sa North America.
Ang pagsuri ng pag-ikot ng gulong sa dulo ng pamamaraan ay kritikal. Ang isang drum na hindi malayang umiikot ay nagpapahiwatig na ang mga sapatos ay nakakaladkad laban sa drum, na magdudulot ng sobrang pag-init, pinabilis na pagkasira ng lining, at potensyal na paghina ng preno sa panahon ng pagpapatakbo ng sasakyan.
Tinutukoy ng mga pederal na regulasyon sa ilalim ng 49 CFR 393.47 ang maximum na pinapayagang pushrod stroke para sa bawat laki ng brake chamber. Ang paglampas sa mga limitasyong ito sa inspeksyon ay isang paglabag na maaaring magresulta sa pag-alis ng sasakyan sa serbisyo. Inililista ng sumusunod na talahanayan ang mga pinakakaraniwang laki ng silid at ang kanilang maximum na mga limitasyon ng stroke:
| Uri ng Kamara | Sukat ng Kamara | Max Stroke (pulgada) | Karaniwang Aplikasyon |
|---|---|---|---|
| Pamantayan | Uri 16 | 1.75 | Patnubayan ang ehe sa mas magaan na mga trak |
| Pamantayan | Uri 20 | 1.75 | Patnubayan ang ehe sa mga katamtamang trak |
| Pamantayan | Uri 24 | 2.00 | Drive axle, karaniwan sa Class 8 |
| Pamantayan | Uri 30 | 2.00 | Magmaneho ng ehe sa mga heavy-duty na trak |
| Mahabang Stroke | Uri 24 LS | 2.50 | Drive axle, pinalawig na paglalakbay |
| Mahabang Stroke | Uri 30 LS | 2.50 | Heavy-duty na drive/trailer axle |
| Pamantayan | Uri 36 | 2.25 | Mabigat na trailer axle |
Ang mga mahabang stroke chamber ay makikilala sa pamamagitan ng isang hugis-parihaba na tag sa silid o sa pamamagitan ng isang clamp ring na mas mahaba kaysa sa karaniwang silid na may parehong laki. Huwag gumamit ng mga karaniwang limitasyon ng stroke kapag nagsusukat ng mahabang stroke chamber — ito ay isang karaniwang error sa inspeksyon na nagreresulta sa pagkondena sa isang maayos na inayos na preno o, mas masahol pa, pagpasa sa isa na wala sa pagsasaayos.
Ang mga awtomatikong slack adjuster ay kinakailangan sa mga bagong komersyal na sasakyan sa United States mula noong 1994 sa ilalim ng mga regulasyon ng FMCSA. Sa kabila ng tinatawag na "awtomatiko," nangangailangan sila ng tamang paunang pag-install at regular na inspeksyon. Hindi nila inaalis ang pangangailangan para sa pagpapanatili ng sistema ng preno — pinapalitan nila ang panaka-nakang manu-manong pag-ikot ng isang adjuster bolt na may panloob na mekanismo na bumabagay sa pagkasira ng lining nang paunti-unti sa bawat paggamit ng preno.
Kapag nag-i-install ng bagong awtomatikong slack adjuster o sumusunod sa isang brake reline, ang adjuster ay dapat na manu-manong itakda upang magtatag ng paunang clearance. Ginagawa ang paunang pag-setup na ito nang may mga inilabas na preno, na sumusunod sa parehong lohika gaya ng manu-manong pagsasaayos ng adjuster. Karamihan sa mga tagagawa ay tumutukoy:
Pagkatapos ng paunang pag-setup, dapat mapanatili ng awtomatikong slack adjuster ang tamang pagsasaayos nang walang karagdagang manu-manong interbensyon. Kung ang pushrod stroke ay patuloy na wala sa espesipikasyon sa isang sasakyan na may mga awtomatikong adjuster, iyon ay isang senyales ng isang problema — hindi isang trigger upang manu-manong ayusin ang adjuster na parang ito ay isang manu-manong uri.
Isa ito sa pinakamahalaga at karaniwang hindi nauunawaan na mga punto tungkol sa mga awtomatikong slack adjuster. Kung ang isang awtomatikong slack adjuster ay paulit-ulit na wala sa pagsasaayos, ang tamang tugon ay ang hanapin at ayusin ang pinagbabatayan na dahilan — hindi upang manual na ibalik ang adjuster sa spec.
Ang manu-manong pagsasaayos ng isang awtomatikong slack adjuster sa serbisyo ay nagtatakip sa ugat na problema at maaaring makapinsala sa panloob na mekanismo ng clutch, na nagiging sanhi ng labis na pagsasaayos ng adjuster at nagreresulta sa pagkaladkad ng mga preno. Kasama sa mga karaniwang sanhi ng awtomatikong slack adjuster ang:
Kahit na may mga preno na nailabas nang tama sa panahon ng pagsasaayos, ang isang slack adjuster na nakaposisyon sa maling anggulo ay hindi maghahatid ng pinakamataas na kahusayan sa pagpepreno — hindi alintana kung gaano katiyak ang itinakda ng pushrod stroke. Ang ugnayan sa pagitan ng pushrod at ng slack adjuster arm ay isang kritikal na pagsasaalang-alang sa geometry na madalas na hindi napapansin.
Para sa maximum na mekanikal na kalamangan, ang slack adjuster arm ay dapat na patayo sa pushrod kapag ang mga preno ay ganap na inilapat . Sa punto ng buong aplikasyon, ang isang 90-degree na anggulo sa pagitan ng adjuster arm at pushrod ay gumagawa ng pinakamalaking rotational torque sa camshaft. Kung ang braso ay nasa 80 degrees o 100 degrees sa ganap na paggamit, bumababa ang torque output — minsan ay malaki.
Sa pagsasagawa, ang pagkamit ng eksaktong 90 degrees sa buong aplikasyon ay nangangahulugan na ang adjuster arm ay dapat na nakaposisyon nang bahagya sa 90 degrees (patungo sa binawi na posisyon) kapag ang mga preno ay pinakawalan, upang habang ang pushrod ay umaabot habang inilalapat, ang braso ay dumaan sa patayo. Inirerekomenda ng maraming mga manufacturer na ang slack adjuster arm ay anggulo nang humigit-kumulang 5 hanggang 10 degrees lampas patayo sa inilabas na posisyon bilang isang patnubay sa pag-setup.
Ang maling geometry ay karaniwang sanhi ng:
Ang mga komersyal na driver na nagpapatakbo ng mga sasakyan na napapailalim sa mga regulasyon ng FMCSA ay kinakailangang magsagawa ng mga inspeksyon bago ang biyahe na may kasamang pagsusuri sa pagsasaayos ng preno. Sa ilalim ng 49 CFR 392.7, dapat masiyahan ang driver na ang sasakyan ay nasa ligtas na kondisyon sa pagpapatakbo bago magmaneho. Ang pagsasaayos ng preno ay isang mahalagang bahagi ng pagsusuring ito.
Ang mga driver ay maaaring magsagawa ng isang praktikal na pagsusuri nang walang mga tool gamit ang sumusunod na pamamaraan:
Ang mga driver ay hindi inaasahang gagawa ng mga pagsasaayos sa kanilang sarili sa panahon ng isang pre-trip inspection — iyon ang tungkulin ng isang kwalipikadong mekaniko. Gayunpaman, ang pagtukoy sa isang nakikitang halatang kondisyon na wala sa pagsasaayos at pag-alis ng sasakyan para sa pagkumpuni bago magmaneho ay parehong legal na obligasyon at responsibilidad sa kaligtasan.
Ang isang pushrod na umaabot ng higit sa 2 pulgada sa isang karaniwang Type 30 chamber ay wala sa pagsasaayos ng mga pederal na pamantayan at ang sasakyan ay hindi dapat paandarin hanggang sa maitama. Ito ay hindi isang rekomendasyon — ito ay isang paglabag na maaaring magresulta sa mga multa, out-of-service na mga order, at pagtaas ng pananagutan sa kaganapan ng isang aksidente.
Maging ang mga may karanasang technician ay nahuhulog sa mga pattern na humahantong sa hindi tumpak na pagsasaayos ng preno. Ang mga sumusunod na error ay kabilang sa mga pinakamadalas na nakikita sa panahon ng mga inspeksyon ng preno at maaaring magresulta sa mga preno na pumasa sa isang mabilis na visual check ngunit nabigong gumanap nang tama sa ilalim ng aktwal na mga kondisyon ng operating.
Sa spring-applied parking brake (SAPB) system, ang spring sa loob ng parking chamber ay mekanikal na inilalapat ang preno kapag naalis ang presyon ng hangin. Sinasakal ng maraming technician ang mga gulong at naglalabas ng hangin mula sa parking circuit upang itakda ang spring brakes para sa wheel immobilization, pagkatapos ay subukang ayusin ang service brake slack adjuster sa parehong axle. Ang spring brake ay naglalapat ng puwersa sa pamamagitan ng parehong S-cam at sapatos, na nangangahulugang ang service brake ay bahagyang o ganap na inilapat. Ang anumang pagsasaayos na ginawa sa kundisyong ito ay magiging hindi tumpak.
Ang pag-back off sa adjuster 1/4 na pagliko pagkatapos makipag-ugnayan ang mga sapatos sa drum ay isang gabay, hindi isang garantiya. Ang geometry ng preno, pagkakaiba-iba ng diameter ng drum, pagkakaiba-iba ng kapal ng lining sa buong sapatos, at ang kondisyon ng mga bukal sa pagbabalik ay lahat ay nakakaapekto sa kung gaano kalaki ang aktwal na resulta ng clearance. Palaging paikutin ang drum sa pamamagitan ng kamay pagkatapos ng pagsasaayos upang makumpirma na malaya itong umiikot. Ang isang drum na nangangailangan ng higit pa sa magaan na pagsisikap upang iikot sa pamamagitan ng kamay ay pagkaladkad.
Ang isang Type 30 standard chamber ay may maximum na stroke na 2.0 pulgada. Ang isang Type 30 long stroke chamber ay may maximum na 2.5 pulgada. Ang pagkalito sa dalawa ay isang malubhang pagkakamali. Kung ang isang karaniwang silid ay sinusukat laban sa isang 2.5-pulgada na limitasyon, ang isang preno na may 2.3 pulgadang stroke - na kung saan ay makabuluhang wala sa pagsasaayos - ay hindi tama na papasa sa inspeksyon. Ang mga tag ng pagkakakilanlan ng silid ay dapat palaging ma-verify bago mag-record ng mga sukat ng stroke.
Dapat sukatin ang pushrod stroke gamit ang full service brake pressure na inilapat — humigit-kumulang 90 PSI sa pumapasok na silid. Ang pagsukat sa mas mababang presyon ay gumagawa ng isang mas maikling stroke reading na ginagawang ang preno ay mukhang maayos na nababagay kapag ito ay maaaring hindi. Palaging gumamit ng naka-calibrate na panukat ng pagsubok at kumpirmahin ang presyon ng system bago sukatin ang stroke.
Ang isang maluwag na adjuster na patuloy na lumalabas sa pagsasaayos — nangangailangan ng madalas na muling pagsasaayos — ay halos palaging sintomas ng pagod na mga bahagi ng preno ng pundasyon, hindi isang may sira na adjuster. Ang pagpapalit ng adjuster nang hindi tinutugunan ang pinagbabatayan na pagkasuot ay hindi malulutas ang problema at nag-aaksaya ng mga bahagi at paggawa. Siyasatin ang buong foundation brake assembly, kabilang ang camshaft, bushings, rollers, shoes, at anchor pins, sa tuwing paulit-ulit na nawawala ang adjustment ng preno.
Ang koneksyon sa pagitan ng pagsasaayos ng slack adjuster at aktwal na pagpapahinto ng pagganap ay hindi teoretikal — ito ay nasusukat at nakadokumento. Ang pananaliksik sa preno ng Federal Motor Carrier Safety Administration at data ng inspeksyon ng CVSA ay patuloy na nagpapakita na ang mga out-of-adjustment na preno ay isa sa mga nangungunang paglabag na nauugnay sa preno na natagpuan sa panahon ng mga inspeksyon sa tabing daan, at ang kawalan ng timbang sa pagpepreno na dulot ng pagkakaiba-iba ng pagsasaayos sa pagitan ng mga ehe ay makabuluhang nagpapataas ng distansya sa paghinto.
Kapag ang isa o higit pang mga preno sa isang multi-axle na sasakyan ay wala sa pagsasaayos, sila ay nakikibahagi sa paghinto ng kaganapan sa paglaon kaysa sa wastong pagsasaayos ng mga preno. Ang mga preno na unang nagsasangkot ay nagdadala ng hindi katumbas ng higit sa kabuuang pagkarga ng pagpepreno. Ito ay humahantong sa:
Ang isang fully loaded na Class 8 na trak na bumibiyahe sa 60 mph ay nangangailangan ng humigit-kumulang 335 talampakan upang huminto sa ilalim ng mainam na mga kondisyon na ang lahat ng mga preno ay maayos na naayos at gumagana. Ipinakita ng mga pag-aaral na ang mga out-of-adjustment na preno ay maaaring magdagdag ng 20% o higit pa sa paghinto ng distansya sa ilalim ng parehong mga kondisyon — nagsasalin sa karagdagang 67 talampakan o higit pa bago huminto ang sasakyan. Sa mga bilis ng highway, ang pagkakaiba na iyon ay ang pagkakaiba sa pagitan ng isang kontroladong paghinto at isang banggaan.
Ang isang slack adjuster na wastong na-adjust ngunit hindi sapat na lubricated ay hindi magpapanatili ng pagsasaayos nito o gumaganap nang maaasahan sa paglipas ng panahon. Ang adjuster pivot pin at internal worm gear na mekanismo ay nangangailangan ng regular na pag-greasing. Karamihan sa mga manufacturer ay tumutukoy ng lithium-based o moly-based na chassis grease na nakakatugon sa mga detalye ng NLGI Grade 2.
Ang mga grease fitting ay karaniwang matatagpuan sa katawan ng slack adjuster at sa clevis pin na nagkokonekta sa adjuster sa pushrod. Ang mga agwat ng pagpapadulas ay nag-iiba ayon sa tagagawa ngunit karaniwang nasa hanay ng bawat 25,000 hanggang 50,000 milya para sa mga over-the-road na aplikasyon, o bawat 3 buwan para sa mga sasakyang tumatakbo sa malubhang kundisyon ng tungkulin gaya ng konstruksiyon, pagmimina, o madalas na paggamit sa labas ng kalsada.
Ang mga palatandaan ng hindi sapat na pagpapadulas ay kinabibilangan ng:
Ang mga awtomatikong slack adjuster na mukhang nasamsam o hindi tumutugon sa pagpapadulas ay dapat palitan sa halip na pilitin. Ang paglalapat ng labis na puwersa sa isang nasamsam na awtomatikong adjuster upang manu-manong i-back off ito ay maaaring permanenteng makapinsala sa panloob na clutch, na magiging dahilan upang hindi gumana ang awtomatikong pag-andar.
Ang pag-unawa sa mga pagkakaiba sa pagitan ng manu-mano at awtomatikong mga slack adjuster ay nakakatulong sa mga tagapamahala ng pagpapanatili at mga operator ng may-ari na gumawa ng matalinong mga desisyon tungkol sa mga iskedyul ng pagpapanatili ng brake system at mga protocol ng inspeksyon.
| Tampok | Manu-manong Slack Adjuster | Awtomatikong Slack Adjuster |
|---|---|---|
| Paraan ng pagsasaayos | Manu-manong pagliko ng wrench sa bawat agwat ng serbisyo | Ang panloob na clutch ay nagsasaayos sa sarili sa bawat paggamit ng preno |
| Kinakailangan sa mga bagong sasakyan mula noon | Pre-1994 (mga legacy na sasakyan) | 1994 (utos ng FMCSA) |
| In-service na manu-manong pagsasaayos | Kinakailangan at inaasahan | Paunang setup lamang; Ang in-service manual adjustment ay nagpapahiwatig ng problema |
| Dalas ng inspeksyon | Tuwing PM o agwat ng mileage | Regular na inspeksyon para ma-verify ang auto function |
| Pangunahing mode ng pagkabigo | Pagsuot ng lining sa pagitan ng mga pagsasaayos | Mga sira na bahagi ng pundasyon, nasamsam na mekanismo |
| Gastos | Mas mababang halaga ng bahagi | Mas mataas na halaga ng bahagi, mas mababang gastos sa paggawa sa paglipas ng panahon |
| Pagsasaayos ng posisyon ng preno | Laging pinapalabas | Inilabas para sa paunang pag-setup |
Ang pagsunod sa pagsasaayos ng preno ay ipinapatupad sa pamamagitan ng dalawang pangunahing channel: FMCSA roadside inspections na isinasagawa ng mga opisyal ng pagpapatupad at pana-panahong mga inspeksyon ng sasakyan na kinakailangan ng mga regulasyon ng estado. Ang pag-unawa sa kung ano ang hinahanap ng mga inspektor ay tumutulong sa mga pagpapatakbo ng pagpapanatili na manatiling patuloy na sumusunod.
Ang Commercial Vehicle Safety Alliance (CVSA) North American Standard Out-of-Service Criteria ay tumutukoy sa mga kondisyon kung saan ang isang sasakyan ay dapat na mailagay kaagad sa labas ng serbisyo para sa mga paglabag sa preno. Para sa mga isyu sa slack adjuster, kasama sa nauugnay na pamantayan ang:
Ang data ng CVSA Brake Safety Week mula sa mga nakalipas na taon ay patuloy na nagpapakita na ang mga paglabag sa pagsasaayos ng preno — kabilang ang mga slack adjuster na wala sa pagsasaayos — ay may malaking bahagi sa lahat ng mga order na wala sa serbisyong nauugnay sa preno. Noong 2022, ang mga paglabag sa pagsasaayos ng preno ay kabilang sa nangungunang limang paglabag na natagpuan sa mga naka-target na inspeksyon ng preno, na nakakaapekto sa masusukat na porsyento ng mga na-inspeksyon na komersyal na sasakyan.
Ang pagpapanatili ng wastong pagsasaayos ng preno ay hindi lamang isang kinakailangan sa kaligtasan - ito ay isang kinakailangan sa pagsunod sa mga direktang resulta sa pananalapi at pagpapatakbo kapag hindi pinansin. Ang isang order na wala sa serbisyo ay maaaring mag-antala ng pagkarga, mag-trigger ng mas mataas na pagsisiyasat sa inspeksyon, at makaapekto sa marka ng CSA ng carrier, na nakakaimpluwensya sa mga rate ng insurance at pagiging kwalipikado para sa ilang partikular na kontrata.
