meron dalawang uri ng slack adjusters : manual slack adjusters at awtomatikong slack adjusters. Parehong mga mekanikal na device ang ginagamit sa mga air brake system sa mga komersyal na trak, trailer, at bus upang mapanatili ang tamang distansya—tinatawag na pushrod stroke—sa pagitan ng brake chamber at ng brake shoes. Kapag lumaki nang masyadong malaki ang agwat na iyon dahil sa pagkasira ng lining, mapanganib na bumaba ang kahusayan sa pagpepreno. Binabayaran ng mga slack adjuster ang pagkasuot na iyon at pinananatiling gumagana ang system sa loob ng mga ligtas na limitasyon. Ang pangunahing pagkakaiba sa pagitan ng dalawang uri ay simple: ang mga manu-manong slack adjuster ay nangangailangan ng isang technician na pisikal na ayusin ang mga ito sa isang naka-iskedyul na batayan, habang ang mga awtomatikong slack adjuster ay nagsasaayos sa sarili tuwing ilalapat ang mga preno.
Ang pag-unawa sa parehong uri ay mahalaga kung ikaw ay isang fleet manager, isang komersyal na driver, isang brake technician, o isang taong nag-aaral para sa isang CDL. Ang mga pederal na regulasyon sa ilalim ng FMCSA 393.47 ay nagtatakda ng mga mahigpit na limitasyon sa paglalakbay ng pushrod, at ang hindi pagtupad sa isang inspeksyon dahil sa mga out-of-adjustment na preno ay maaaring ma-ground kaagad ang isang sasakyan. Ang pag-alam kung paano gumagana ang bawat uri ng slack adjuster—at kung ano ang maaaring magkamali sa bawat isa—ay nagpapanatili sa mga sasakyan na sumusunod, ligtas, at nasa kalsada.
Ang mga manual slack adjuster ay isang karaniwang bahagi sa mga air brake system sa loob ng mga dekada. Ang mga ito ay isang splined, worm-gear na mekanismo na nakakabit sa brake camshaft. Kapag ang brake chamber pushrod ay umaabot at itinulak ang slack adjuster arm, pinaikot nito ang S-cam, na pinipilit palabas ang brake shoes laban sa drum. Sa paglipas ng panahon, habang ang materyal ng brake lining ay humihina, ang pushrod ay kailangang maglakbay nang mas malayo upang makamit ang parehong contact. Ang tumaas na paglalakbay ay binabawasan ang lakas ng pagpepreno at oras ng pagtugon.
Para itama ito, dapat pana-panahong iikot ng technician ang adjustment bolt—karaniwan ay isang 9/16-inch hex fitting—sa gilid ng slack adjuster. Ang pag-ikot nito sa clockwise ay humihigpit sa pagsasaayos, na epektibong nagpapaikli sa distansya na kailangan ng pushrod sa paglalakbay. Tinukoy iyon ng FMCSA ang libreng stroke ay dapat nasa pagitan ng 1/2 pulgada at 3/4 pulgada , at ang kabuuang pushrod stroke sa paggamit ay hindi dapat lumampas sa mga limitasyon na tinukoy ng laki ng silid. Para sa isang Uri 30 chamber, halimbawa, ang maximum na stroke na pinapayagan ay 2 pulgada.
Karaniwang kailangang suriin at ayusin ang mga manual slack adjuster bawat 10,000 hanggang 15,000 milya sa ilalim ng normal na mga kondisyon ng pagpapatakbo, o mas madalas sa mga kapaligirang may mataas na pagsusuot tulad ng construction o pagmamaneho sa bundok. Maraming fleet ang may kasamang manu-manong adjuster check sa bawat preventive maintenance cycle. Ang mismong pamamaraan ay tumatagal lamang ng ilang minuto sa bawat dulo ng gulong kapag ginawa nang tama, ngunit nangangailangan ito na ang sasakyan ay ligtas na ma-chock, ang parking brake ay pinakawalan, at ang technician upang sukatin ang stroke bago at pagkatapos ng pagsasaayos gamit ang isang ruler o tape measure.
Ang isang karaniwang pagkakamali sa mga manu-manong slack adjuster ay ang sobrang paghihigpit. Kung ang adjuster ay masyadong masikip, ang mga preno ay nag-drag, na nagiging sanhi ng pinabilis na pagkasira ng lining, pag-iipon ng init, at potensyal na pagkawala ng preno. Ang pag-drag ng mga preno ay maaaring magpataas ng temperatura ng drum sa itaas 500°F , na lubos na nagpapabilis sa pagkasira ng lining. Ang mga technician ay sinanay na bahagyang umatras pagkatapos makipag-ugnay sa sapatos, na lumilikha ng tamang running clearance.
Bagama't karamihan sa mga bagong komersyal na sasakyan sa North America ay nilagyan ng mga awtomatikong slack adjuster mula noong kalagitnaan ng 1990s—na higit sa lahat ay hinimok ng FMCSA rulemaking na nagkabisa noong 1994 para sa mga traktor at 1995 para sa mga trailer—matatagpuan pa rin ang mga manual slack adjuster sa:
Ang mga manu-manong slack adjuster ay mas mura sa harap—karaniwang mula sa $15 hanggang $40 bawat yunit —na ang dahilan kung bakit nananatiling karaniwan ang mga ito sa mga operasyong may kamalayan sa badyet o mga rehiyon na may mas mababang pangangasiwa sa regulasyon.
Ang mga awtomatikong slack adjuster—tinatawag ding mga ASA o mga auto slack adjuster—ay gumaganap ng parehong pangunahing trabaho gaya ng kanilang mga manual na katapat, ngunit may kasama silang internal na mekanismo ng clutch at actuator na awtomatikong nagwawasto ng pushrod stroke sa panahon ng normal na paggamit ng preno. Sa bawat oras na ang mga preno ay ganap na nailapat at ilalabas, ang internal sensing mechanism ay nakakakita kung ang stroke ay nasa loob ng mga katanggap-tanggap na limitasyon. Kung masyadong mahaba ang stroke, bahagyang umiikot ang worm gear upang kunin ang slack.
Ang pinakakaraniwang ginagamit na prinsipyo ng disenyo sa mga awtomatikong slack adjuster ay kinabibilangan ng a pawl-and-ratchet o clutch-based system nakakonekta sa isang control arm na nakakaramdam ng anggulo ng pag-ikot sa panahon ng paggamit ng preno. Kapag ang pag-ikot ay lumampas sa preset na threshold—na nagpapahiwatig na ang mga lining ay nasira at ang stroke ay tumaas—ang panloob na mekanismo ay umuusad sa worm gear sa isang bahagi ng isang pagliko, na binabawasan ang stroke pabalik sa tamang hanay.
Sa loob ng kategorya ng mga awtomatikong slack adjuster, mayroong dalawang pangunahing diskarte sa disenyo na ginagamit ng mga tagagawa:
Parehong nakamit ng mga disenyo ang parehong layunin ngunit gumagamit ng magkaibang panloob na lohika upang makita ang pagkasira. Ang mga mekaniko ng fleet ay kadalasang gumagawa ng mga kagustuhan batay sa sasakyang ginagawang madalas silang magseserbisyo, dahil ang ilang partikular na pares ng OEM ay na-optimize para sa mga partikular na disenyo ng adjuster.
Ang isa sa mga pinaka-mapanganib na alamat sa pagpapanatili ng komersyal na sasakyan ay ang mga awtomatikong slack adjuster ay hindi nangangailangan ng pansin. Ito ay hindi tama at nag-ambag sa malubhang aksidente na may kaugnayan sa preno. Ipinakita ng data ng FMCSA na ang mga paglabag sa pagsasaayos ng preno ay patuloy na naranggo sa mga nangungunang kundisyon sa labas ng serbisyo na makikita sa panahon ng mga inspeksyon sa tabing daan —kahit sa mga sasakyang nilagyan ng mga awtomatikong adjuster.
Kung ang isang awtomatikong slack adjuster ay natagpuan na walang pagbabago, ito ay sintomas ng isang pinagbabatayan na problema, hindi isang isyu sa pagkakalibrate. Ang mga karaniwang sanhi ay kinabibilangan ng:
Inutusan ang mga technician na huwag manu-manong i-back-adjust ang isang awtomatikong slack adjuster bilang isang pag-aayos para sa mga talamak na kondisyon sa labas ng pagsasaayos. Ang paggawa nito ay pansamantalang nagtatakip ng mekanikal na problema na babalik at lalala sa paglipas ng panahon. Ang tamang tugon ay kilalanin at ayusin ang ugat na sanhi.

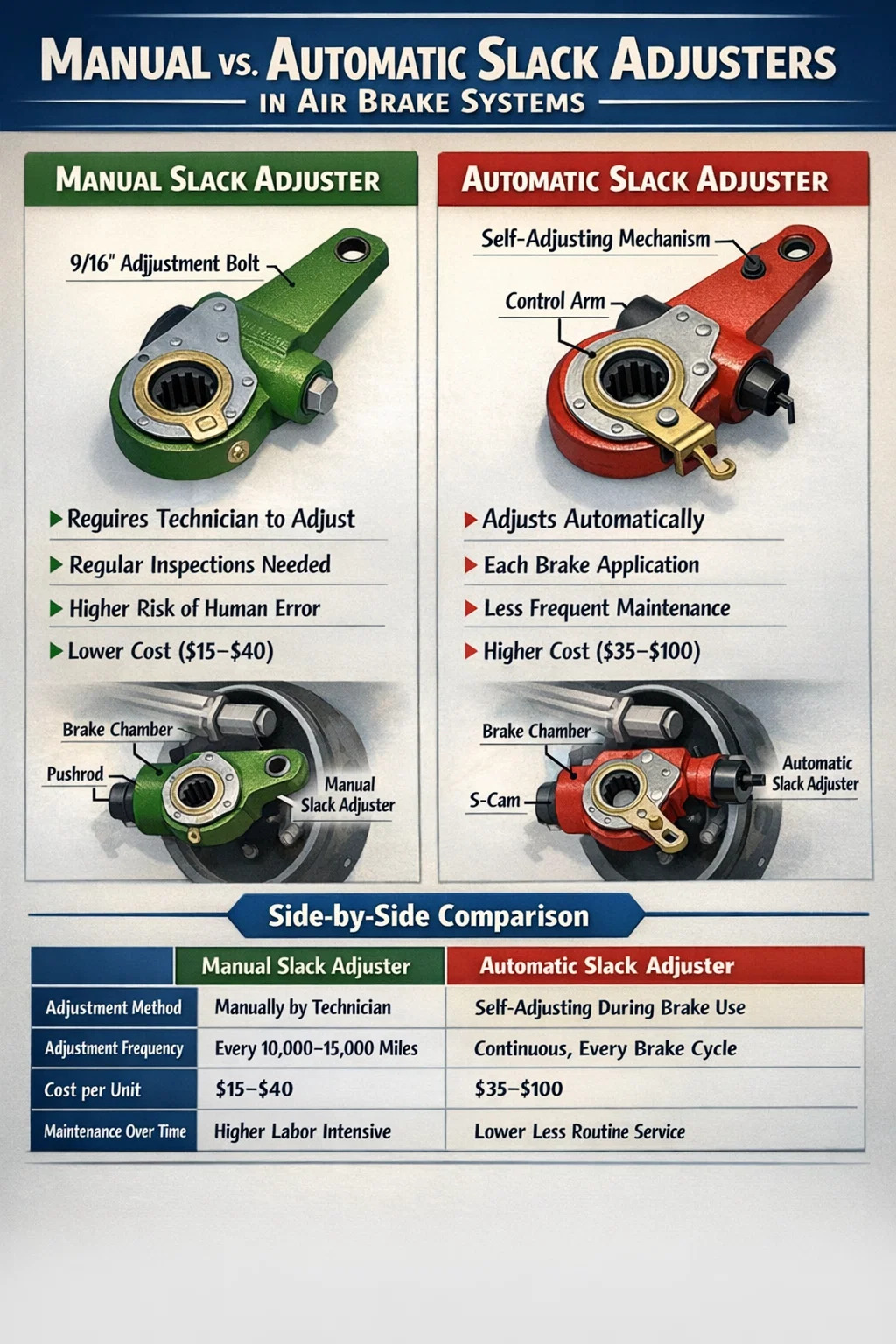

Binubuod ng talahanayan sa ibaba ang mga pangunahing pagkakaiba sa pagitan ng mga manu-mano at awtomatikong slack adjuster sa pinakamahalagang kategorya ng pagganap at pagpapanatili:
| Tampok | Manu-manong Slack Adjuster | Awtomatikong Slack Adjuster |
|---|---|---|
| Paraan ng Pagsasaayos | Manwal ng technician | Pagsasaayos sa sarili habang ginagamit ang preno |
| Dalas ng Pagsasaayos | Bawat 10,000–15,000 milya | Tuloy-tuloy / bawat ikot ng preno |
| Gastos ng Yunit (tinatayang) | $15–$40 | $35–$100 |
| Gastos sa Paggawa sa Paglipas ng Panahon | Mas mataas (kailangan ng mga regular na pagsasaayos) | Mas mababa (mas kaunting regular na serbisyo) |
| Panganib ng Human Error | Mas mataas (depende sa technician) | Mas mababa (mechanical automation) |
| Regulatory Requirement (US) | Pinahihintulutan sa mga sasakyan bago ang 1994 | Kinakailangan sa mga bagong sasakyan mula noong 1994/1995 |
| Diagnostic Clarity | Diretso sa pag-inspeksyon | Ang out-of-adjustment ay nagpapahiwatig ng mas malalalim na isyu |
| Panloob na Komplikado | Simpleng mekanismo ng worm gear | Idinagdag ang mekanismo ng clutch/pawl |
Upang lubos na maunawaan kung bakit mahalaga ang mga slack adjuster, nakakatulong na malaman ang eksaktong posisyon ng mga ito sa air brake system. Kapag pinindot ng driver ang brake pedal sa isang sasakyan na may S-cam drum brake system, ang compressed air ay dumadaloy sa brake chamber. Sa loob ng silid, ang isang dayapragm ay tumutulak laban sa isang metal na plato, na nagpapalawak ng pushrod palabas. Ang pushrod na iyon ay konektado sa isang dulo ng slack adjuster arm. Habang lumalawak ang pushrod, pinaikot nito ang slack adjuster, na nagpapaikot sa S-cam sa pamamagitan ng splined shaft. Itinutulak ng S-cam ang brake shoes palabas laban sa loob ng brake drum.
Ang slack adjuster ay epektibong nagsisilbing pingga sa pagitan ng brake chamber at ng camshaft. Ang haba nito—karaniwang 5.5 pulgada o 6.5 pulgada para sa karaniwang mga aplikasyon—direktang nakakaapekto sa mekanikal na kalamangan na inilapat sa cam. Ang mas mahabang braso ay nagpapataas ng torque ngunit binabawasan ang ratio ng stroke-to-rotation. Ang pagtutugma ng tamang haba ng slack adjuster sa laki ng chamber at timing ng cam ay mahalaga para sa pinakamainam na pagganap ng pagpepreno at tinukoy sa sheet ng detalye ng preno ng bawat sasakyan.
Kapag ang mga preno ay ganap na na-release at ang system ay nakapahinga, ang slack adjuster arm ay dapat na nakaposisyon halos patayo sa pushrod—na bumubuo ng malapit sa isang 90-degree na anggulo. Pina-maximize ng geometry na ito ang mekanikal na kahusayan kapag inilapat ang mga preno. Kung ang braso ay nasa isang makabuluhang naiibang anggulo sa pagpapahinga, ito ay nagpapahiwatig ng alinman sa maling pag-install o labis na stroke, na parehong nagpapababa ng lakas ng pagpepreno. Sa panahon ng inspeksyon bago ang biyahe, makikita ng isang driver ang isang malubhang hindi pagkakatugmang slack adjuster, na isang dahilan kung bakit kasama sa pagsasanay ng CDL ang mga pangunahing kaalaman sa inspeksyon ng brake system.
Anuman ang uri ng naka-install, ang slack adjuster inspeksyon ay isang mandatoryong bahagi ng pagsunod sa kaligtasan ng komersyal na sasakyan. Narito ang isang praktikal na pangkalahatang-ideya ng proseso ng inspeksyon na ginagamit ng mga sinanay na technician ng preno:
Bukod pa rito, manu-manong itulak at hihilahin ng mga technician ang slack adjuster arm na may mga inilabas na preno. Mahigit sa 1 pulgada ng libreng paggalaw ay nagpapahiwatig ng mga pagod na camshaft bushing o maluwag na mga bahagi ng pundasyon na makakaapekto sa pagganap ng adjuster anuman ang uri.
Ang mga sumusunod ay pinakamataas na pinapayagang inilapat na mga stroke para sa mga karaniwang uri ng brake chamber ayon sa mga regulasyon ng FMCSA:
| Uri ng Kamara | Labas na Diameter (in) | Max Stroke (in) |
|---|---|---|
| Uri 9 | 6.4 | 1.75 |
| Uri 12 | 7.1 | 1.75 |
| Uri 16 | 7.9 | 1.75 |
| Uri 20 | 8.8 | 2.00 |
| Uri 24 | 9.5 | 2.00 |
| Type 30 | 10.5 | 2.00 |
| Uri 36 | 11.3 | 2.25 |
Maaaring mabigo ang parehong uri ng mga slack adjuster, at ang parehong uri ng mga pagkabigo ay maaaring magresulta sa mga paglabag sa labas ng serbisyo ng sasakyan o, higit na kritikal, pagkabigo ng preno sa kalsada. Ang maagang pagkilala sa mga palatandaan ng babala ay pumipigil sa mga magastos na pagkasira at pinapanatili ang mga sasakyan na sumusunod.
Kapag pinapalitan ang isang slack adjuster-maging sa isang steer axle, drive axle, o trailer-ilang mga variable ng detalye ay dapat na eksaktong tumugma sa umiiral na sistema ng preno. Ang pag-install ng isang physically compatible-looking adjuster na may hindi tamang internal calibration o haba ng braso ay maaaring magpakilala ng agarang kawalan ng balanse ng preno.
Kabilang sa mga pangunahing pamantayan sa pagpili ang:
Ang mga pangunahing tagagawa ng slack adjuster kabilang ang Haldex, Bendix, Meritor, at Gunite ay nag-publish lahat ng detalyadong cross-reference at mga gabay sa aplikasyon. Palaging kumpirmahin ang mga numero ng bahagi laban sa sheet ng detalye ng preno ng sasakyan o dokumentasyon ng OEM bago i-install.
Ang paglipat ng industriya mula sa mga manu-manong slack adjuster sa United States ay pangunahing hinihimok ng data na nagpapakita na ang pagsasaayos ng preno ay isa sa mga nangungunang salik na nag-aambag sa mabibigat na aksidente sa trak. Natuklasan ng mga pag-aaral na isinagawa noong huling bahagi ng dekada 1980 at unang bahagi ng dekada 1990 na ang malaking porsyento ng mga trak na na-inspeksyon sa tabing kalsada ay nagkaroon ng hindi bababa sa isang preno na wala sa pagsasaayos, na ang hindi wastong pagpapanatili ng manual adjuster ang pangunahing dahilan.
Ipinakilala ng hinalinhan ng FMCSA, ang Federal Highway Administration (FHWA), ang awtomatikong slack adjuster na mandato sa pamamagitan ng 49 CFR Part 393. Ang mga trak na ginawa noong o pagkatapos ng Oktubre 20, 1994 ay dapat na nilagyan ng mga awtomatikong slack adjuster sa lahat ng posisyon ng preno. Ang mga trailer na ginawa noong o pagkatapos ng Oktubre 20, 1995 ay nahaharap sa parehong kinakailangan. Ang regulasyong ito ay bahagi ng isang mas malawak na pakete ng pagpapabuti sa kaligtasan ng preno na tumugon din sa mga kinakailangan sa distansya ng paghinto ng brake system.
Sinundan ng Canada ang mga katulad na kinakailangan sa pamamagitan ng mga regulasyon ng Transport Canada, at marami pang ibang hurisdiksyon ang nagpatibay ng mga katumbas na pamantayan. Ang resulta ay isang masusukat na pagpapabuti sa mga rate ng pagsunod sa pagsasaayos ng preno sa panahon ng mga inspeksyon sa tabing daan, bagama't ang mga paglabag ay nananatiling karaniwan na ang pagsasaayos ng preno ay patuloy na bumubuo ng malaking bahagi ng mga order na wala sa serbisyo sa panahon ng mga operasyon tulad ng taunang inspeksyon sa Roadcheck ng Commercial Vehicle Safety Alliance (CVSA).
Sa kabila ng pagtulak ng regulasyon, nararapat na tandaan iyon Ang mga awtomatikong slack adjuster ay hindi nag-aalis ng pangangailangan para sa mga inspeksyon ng sistema ng preno —inilipat lang nila ang pokus ng technician mula sa nakagawiang pagsasaayos patungo sa pagsisiyasat ng sanhi ng ugat at pagpapanatili ng bahagi ng preno ng pundasyon.
Ang parehong manu-mano at awtomatikong mga slack adjuster ay nangangailangan ng wastong lubrication upang gumana nang tama at makamit ang kanilang na-rate na buhay ng serbisyo. Karamihan sa mga modernong slack adjuster ay nilagyan ng mga grease fitting at dapat lagyan ng grasa sa bawat preventive maintenance interval—karaniwan ay tuwing 25,000 milya o gaya ng tinukoy ng manufacturer, alinman ang mauna.
Mahalaga ang tamang uri ng grasa. Karamihan sa mga tagagawa ay tumutukoy ng isang NLGI #2 lithium-complex grease na na-rate para sa mga application na may mataas na temperatura at lumalaban sa tubig. Ang paggamit ng karaniwang chassis grease o paghahalo ng mga uri ng grasa ay maaaring humantong sa hindi sapat na pagpapadulas sa mataas na temperatura ng pagpapatakbo o pinabilis na kaagnasan ng mga panloob na bahagi.
Sa wastong pagpapanatili, ang isang de-kalidad na awtomatikong slack adjuster ay dapat maghatid ng buhay ng serbisyo ng 500,000 milya o higit pa sa mga application ng line-haul. Ang mga bokasyonal na aplikasyon na kinasasangkutan ng madalas, mabigat na paggamit ng preno—tulad ng pagkolekta ng basura, ready-mix na kongkretong paghahatid, o mga dump truck na tumatakbo sa maburol na lupain—ay kadalasang nakakakita ng mas maiikling agwat ng serbisyo, kung minsan ay nangangailangan ng kapalit sa 150,000 hanggang 250,000 milya. Ang mga manu-manong slack adjuster, bilang mga mas simpleng device, ay kadalasang tumatagal ng buhay ng mga bahagi ng preno na kanilang pinaglilingkuran, sa kondisyon na ang adjustment bolt ay hindi kailanman kukunin.
Ang kontaminasyon mula sa alikabok ng preno, asin sa kalsada, at tubig ang pangunahing kalaban ng slack adjuster longevity. Ang mga lugar sa dulo ng gulong ay dapat linisin at siyasatin kapag sineserbisyuhan ang mga preno, at dapat suriin ang mga grease boots o mga takip para sa mga bitak na nagpapahintulot sa mga kontaminant na makapasok sa katawan ng adjuster.
Oo, at ito ay karaniwang isang inirerekomendang pag-upgrade kapag nagpapanatili ng mas lumang mga sasakyan. Dapat gamitin ng kapalit ang tamang haba ng braso, bilang ng spline, at direksyon ng pag-ikot para sa partikular na ehe. Ang control arm anchor point para sa awtomatikong adjuster ay dapat ding mai-install nang tama, dahil ang component na ito ay madalas na nawawala sa mga axle na dating gumamit ng mga manual adjuster.
Ang mga awtomatikong slack adjuster ay may panlabas na hex fitting na maaaring gamitin para sa manu-manong pagsasaayos, ngunit dapat lang itong gawin sa panahon ng paunang pag-install o bilang pansamantalang hakbang upang ma-verify ang function ng system. Ang regular na pag-atras o pagsulong ng isang awtomatikong adjuster sa pamamagitan ng kamay ay isang senyales na may ibang bagay sa sistema ng preno na kailangang ayusin. Ito ay hindi isang kasanayan sa pagpapanatili—ito ay isang diagnostic flag.
Ang mga air disc brake, na nagiging mas karaniwan sa mga steer axle at drive axle sa North America, ay hindi gumagamit ng tradisyonal na S-cam slack adjuster. Gumagamit sila ng pinagsama-samang mekanismo ng adjuster na binuo sa pagpupulong ng caliper. Gayunpaman, nalalapat pa rin ang kinakailangang regulasyon para sa pagpapanatili ng wastong pagsasaayos ng preno, at ang function ng awtomatikong pagsasaayos na binuo sa disc brake caliper ay nagsisilbi sa parehong layunin bilang isang slack adjuster sa isang drum brake system.
Ang pag-install ng slack adjuster gamit ang maling kamay (kaliwa sa halip na kanan o vice versa) ay nagiging sanhi ng paghila ng adjuster sa cam sa maling direksyon kapag inilapat ang mga preno. Ang resulta ay kaunti hanggang sa walang lakas ng pagpepreno sa dulo ng gulong na iyon, at sa kaso ng isang awtomatikong adjuster, ang mekanismo ng pagsasaayos sa sarili ay gagana nang pabalik-balik—unti-unting lumuluwag sa halip na humihigpit. Ito ay isang seryosong panganib sa kaligtasan at makikita kaagad sa panahon ng wastong pag-check ng brake stroke pagkatapos ng pag-install.
