Ang karaniwang pamamaraan para sa pag-back off ng isang slack adjuster ay humigit-kumulang 30 hanggang 40 buong pagliko ng manual adjuster bolt — o hanggang sa ganap na umatras ang brake shoes mula sa drum at malayang umiikot ang gulong nang walang kaladkarin. Para sa mga awtomatikong slack adjuster (ASA), ang proseso ng paglabas ay bahagyang naiiba: tatanggalin mo ang mekanismo ng pawl at manu-manong i-back off ang adjuster hanggang sa ang biyahe ng pushrod ay nasa spec o ang preno ay wala sa drum. Ang eksaktong bilang ng mga pagliko ay nag-iiba depende sa paggawa, modelo, at kasalukuyang estado ng pagsasaayos ng preno, ngunit ang 30–40 na pagliko ay isang maaasahang baseline para sa karamihan ng mga S-cam drum brake system.
Ito ang pinakamahalaga kapag kailangan mong tanggalin ang mga brake drum, palitan ang mga brake shoes, o magsagawa ng axle work na nangangailangan ng malayang pag-ikot ng gulong. Ang pagmamadali sa hakbang na ito — o hindi alam ang tamang bilang ng mga pagliko — ay humahantong sa mga scored drum, punit-punit na lining, o hindi kumpletong pag-brake job. Nasa ibaba ang isang buong breakdown ng proseso, mga karaniwang pagkakamali, at mga variation na partikular sa system.
Ang isang slack adjuster ay isang mechanical lever arm na nagko-convert ng linear force mula sa isang air brake chamber pushrod sa rotational torque na inilapat sa camshaft. Sa S-cam drum brake system — ang pinakakaraniwang configuration sa Class 7 at Class 8 na mga trak, trailer, at bus — ang slack adjuster ay nasa pagitan ng air chamber at ng S-cam shaft. Ang trabaho nito ay upang mapanatili ang isang pare-parehong mekanikal na kalamangan habang ang brake lining ay humihina sa paglipas ng panahon.
Habang nagsusuot ang lining, lumalaki ang agwat sa pagitan ng lining at ng drum. Ang adjuster ay nagbabayad sa pamamagitan ng bahagyang pag-ikot ng S-cam, na pinapanatili ang pushrod stroke sa loob ng legal na limitasyon ng hindi hihigit sa 2 pulgada (50.8 mm) para sa karaniwang mga long-stroke chamber, o hindi hihigit sa 1.75 pulgada para sa mga karaniwang stroke chamber. Kapag gumagawa ka ng preno at kailangan mong mag-slide ng drum o mag-install ng bagong sapatos, kailangang alisin ang lining mula sa ibabaw ng drum. Iyan ay kapag ang pag-back off sa adjuster ay nagiging mahalaga.
Ang pag-unawa kung aling uri ng iyong pinagtatrabahuhan ay makabuluhang nagbabago sa back-off na pamamaraan:
Ang pagkabigong bitawan ang pawl sa isang awtomatikong adjuster bago lumiko ay maaaring makapinsala sa panloob na mekanismo ng ratchet, na nagiging sanhi ng adjuster na hindi gumana at pinapayagan ang pushrod stroke na lumaki sa spec — isang seryosong isyu sa kaligtasan at pagsunod.
Nalalapat ang proseso sa ibaba sa mga karaniwang S-cam drum brake configuration na makikita sa karamihan ng mga heavy-duty na trak at trailer ng North America. Palaging i-chock ang mga gulong at kulungan ang spring brake bago magsagawa ng anumang trabaho sa preno.
Sa pagsasanay, karamihan sa mga technician ay nag-uulat ng 25 hanggang 40 na pagliko para sa maayos na naayos na preno sa normal na kondisyon. Ang preno na wala nang adjustment sa borderline — na may pagod na lining o sobrang clearance — ay maaaring kailangan lang ng 10 hanggang 15 na pagliko. Ang bagong palitan na hanay ng mga sapatos na may pinakamataas na kapal ng lining ay maaaring mangailangan ng 45 o higit pang mga pagliko upang ganap na mabawi.

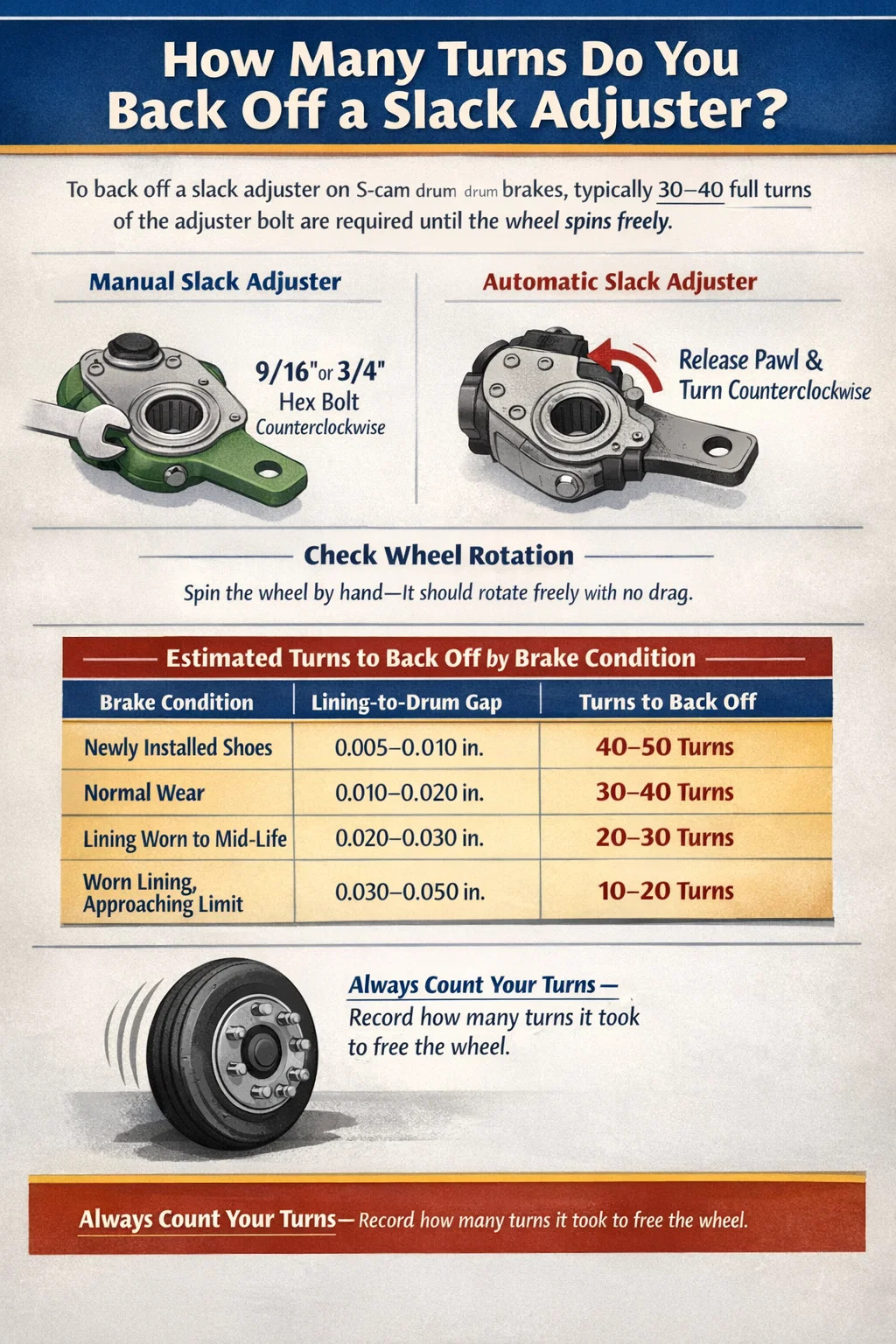

Ang bilang ng mga pagliko na kailangan upang i-back off ang isang slack adjuster ay direktang nauugnay sa kung gaano kalayo ang kasalukuyang nakaupo mula sa drum. Ang talahanayan sa ibaba ay nagbibigay ng mga praktikal na pagtatantya batay sa kondisyon ng lining:
| Kondisyon ng Preno | Tinatayang Lining-to-Drum Gap | Tinantyang I-back Off |
|---|---|---|
| Mga bagong naka-install na sapatos (buong kapal) | 0.005–0.010 in. (wastong itinakda) | 40–50 na pagliko |
| Normal na suot, maayos na inayos | 0.010–0.020 in. | 30–40 na pagliko |
| Lining na isinusuot hanggang mid-life | 0.020–0.030 in. | 20–30 pagliko |
| Sirang lining, papalapit na sa limitasyon | 0.030–0.050 in. | 10–20 pagliko |
| Out-of-adjustment na preno (sobrang stroke) | 0.050 in. | 5–15 pagliko |
Ipinapalagay ng mga figure na ito ang isang karaniwang S-cam system na may thread pitch na halos gumagawa 0.025 pulgada ng paggalaw ng lining bawat buong rebolusyon ng adjuster bolt. Ang mga adjuster ng Haldex, Gunite, at Meritor ay nasa saklaw na ito, kahit na may maliit na pagkakaiba sa pagitan ng mga linya ng produkto.
Bagama't pare-pareho ang pangkalahatang pamamaraan sa mga system, ang mga partikular na tatak ng slack adjuster ay may bahagyang magkakaibang mekanismo ng paglabas at laki ng wrench. Ang pag-alam sa iyong brand ay nakakatipid ng oras at pinipigilan ang hindi sinasadyang pinsala sa adjuster internals.
Ang Haldex ay isa sa mga pinakakaraniwang tatak ng awtomatikong slack adjuster sa North America. Ang kanilang mga adjuster ay karaniwang gumagamit ng a 3/4" hex bolt at isama ang isang pull-type release collar. Upang i-atras ang isang Haldex adjuster, hilahin ang kwelyo palabas (palayo sa katawan ng adjuster) at hawakan ito habang umiikot sa counterclockwise. Ang kwelyo ay dapat na manatiling nakahila sa buong pagkakasunod-sunod ng pag-back-off - kapag binitawan ito sa kalagitnaan ng pagliko ay maaaring ipasok ang panloob na clutch at i-lock ang adjuster sa kalagitnaan ng posisyon. Karamihan sa mga technician ay gumagamit ng clip o wire upang hawakan ang kwelyo sa inilabas na posisyon kapag nagtatrabaho nang mag-isa.
Ang mga tagapag-ayos ng merito ay karaniwan sa mga trak ng Peterbilt, Kenworth, at International. Ang mekanismo ng paglabas ay gumagamit ng a push-type na pindutan sa gilid ng adjuster housing. Pindutin ang button at i-counterclockwise gamit ang 9/16" na wrench. Ang ilang mas lumang disenyo ng Meritor ay nagbibigay-daan sa iyo na pindutin ang button at panatilihin itong naka-depress nang hindi ito hinahawakan, na ginagawang mas madali ang solong operasyon. Palaging i-verify ang iyong partikular na numero ng bahagi laban sa dokumentasyon ng serbisyo ng Meritor — ang kanilang linya ng produkto ay may kasamang higit sa isang dosenang variant na may bahagyang magkaibang mga spec.
Ang mga gunite adjuster, na karaniwang makikita sa mga mas lumang trailer at transit bus, ay gumagamit ng a 5/8" hex bolt sa maraming aplikasyon. Ang mekanismo ng paglabas ay katulad ng Haldex — isang pull collar na dapat hawakan sa panahon ng pagsasaayos. Ang mga gunite adjuster ay may posibilidad na magkaroon ng bahagyang stiffer pakiramdam kapag lumiliko, lalo na sa mga adjuster na hindi pa naseserbisyuhan kamakailan. Kung makatagpo ka ng malaking pagtutol, lagyan ng penetrating oil ang worm gear housing bago pilitin ang bolt — ang sobrang torque sa isang seized na adjuster ay maaaring matanggal ang internal worm gear.
Ang mga sasakyang ginawa bago ang kalagitnaan ng dekada 1990, ang ilang espesyal na trailer, at ilang kagamitang militar ay gumagamit pa rin ng mga manu-manong slack adjuster. Ang mga ito ay walang mekanismo ng paglabas — maglalagay ka lang ng wrench at paikutin ang pakaliwa. Ang kawalan ng clutch system ay nangangahulugan na maaari mong hindi sinasadyang mag-over-tighten o over-loosen sa panahon ng back-off kung hindi mo maingat na binibilang ang mga pagliko. Palaging magbilang ng mga liko mula sa simula kaya mayroon kang reference point kapag nag-aayos muli pagkatapos ng trabaho ng preno.
Maging ang mga may karanasang technician ay nagkakamali sa mga slack adjuster, lalo na kapag nagtatrabaho sa ilalim ng presyon ng oras o nagpapalipat-lipat sa mga uri ng sasakyan. Ito ang pinakamadalas na nakikitang mga error:
Ang pag-back off sa isang slack adjuster ay kalahati lamang ng trabaho. Kapag napalitan mo na ang sapatos, na-machine o napalitan ang drum, at muling na-install ang lahat ng bahagi, kailangang itakda nang tama ang adjuster bago bumalik sa serbisyo ang sasakyan. Narito kung paano ito gawin nang maayos:
Kung ang isang awtomatikong slack adjuster ay paulit-ulit na nabigo sa self-adjust sa loob ng spec pagkatapos ng maraming mga application ng preno, ang adjuster mismo ay malamang na pagod o hindi gumagana at dapat na palitan sa halip na mabayaran sa pamamagitan ng manu-manong pagsasaayos. Ipinagbabawal ng mga regulasyon ng FMCSA ang manu-manong pagpapanatili ng isang awtomatikong adjuster — kung hindi nito gaganapin ang pagsasaayos nang mag-isa, ang pagpapalit ay ang tanging sumusunod na pag-aayos.
Anumang oras na aatras ka ng isang slack adjuster para sa brake work, maglaan ng ilang dagdag na minuto upang siyasatin ang adjuster mismo. Ang paghuli sa isang pagod o nasira na adjuster sa panahon ng isang naka-iskedyul na trabaho ng preno ay malayong mas mahusay kaysa sa pagharap sa isang hindi inaasahang pagkabigo sa kalsada.
Kunin ang adjuster arm at subukang ilipat ito sa gilid (sa gilid sa gilid kasama ang S-cam axis). Ang anumang paglalaro dito ay nagpapahiwatig ng mga pagod na clevis pin bushings. Ang katanggap-tanggap na lateral play ay mas mababa sa 1/8 pulgada (3.2 mm) . Kahit ano pa at dapat palitan ang adjuster arm. Ang mga sira na bushings ay nagpapababa ng mekanikal na kahusayan at nagbibigay-daan sa epektibong haba ng braso ng lever na lumipat, na nagiging sanhi ng hindi pare-parehong pushrod stroke sa mga application ng preno.
Kung ang adjuster bolt ay pumihit nang napakahirap sa panahon ng pag-back-off, ang panloob na worm gear ay maaaring corroded o tuyo. Pagkatapos maglinis at mag-inspeksyon, lagyan ng high-temperature grease ang worm gear assembly kung pinapayagan ng disenyo ang access. Ang Meritor at Haldex ay nag-publish ng mga agwat ng relubrication — karaniwang bawat 100,000 milya o taunang inspeksyon , alinman ang mauna. Ang mga napapabayaang adjuster ay nang-aagaw, hindi nakapag-adjust sa sarili, at kalaunan ay pinahihintulutan ang stroke hanggang sa mawala sa serbisyo ang sasakyan.
Ang epektibong haba ng slack adjuster arm — sinusukat mula sa gitna ng S-cam shaft hanggang sa gitna ng clevis pin hole — ay dapat tumugma sa chamber stroke rating. Ang mga karaniwang haba ng braso ay 5.5 pulgada, 6 pulgada, at 6.5 pulgada . Ang paggamit ng 5.5-inch na braso kung saan kinakailangan ang 6-inch na braso ay binabawasan ang torque output ng humigit-kumulang 8%, na humahantong sa hindi sapat na lakas ng preno kahit na mukhang tama ang stroke. Palaging i-verify ang haba ng braso laban sa sheet ng detalye ng preno ng sasakyan.
Kapag na-install muli ang adjuster set at drum, ilapat at ganap na bitawan ang preno ng 10 beses. Pagkatapos ay sukatin muli ang stroke. Sa wastong gumaganang awtomatikong slack adjuster, dapat na nasa loob ang stroke 1/4 pulgada ng kung saan ito ay pagkatapos ng iyong unang manu-manong setting. Kung ito ay naaanod nang malaki — maaaring humihigpit sa pagkaladkad o lumuwag na lampas sa limitasyon ng stroke — ang adjuster ay hindi gumagana ng tama at dapat na palitan bago bumalik sa serbisyo ang sasakyan.
Karamihan sa mga pamamaraan sa itaas ay nalalapat sa S-cam drum brakes, na kumakatawan sa napakalaking mayorya ng heavy-duty brake system sa North America. Gayunpaman, ang ilang sasakyan — partikular na ang mga mas lumang transit bus, ilang espesyal na trailer, at European-spec truck — ay gumagamit ng wedge drum brakes o air disc brakes, kung saan naiiba ang back-off procedure.
Gumagamit ang wedge brakes ng tapered wedge na itinutulak sa pagitan ng dalawang brake actuator roller upang ikalat ang mga sapatos palabas. Ang slack adjuster sa isang wedge brake ay karaniwang isang awtomatikong single- o double-anchor pin na disenyo. Para umatras, luluwagin mo ang isang panlabas na adjustment nut sa halip na buksan ang worm gear bolt. Sumangguni sa manu-manong serbisyo ng OEM ng sasakyan — sapat na nag-iiba ang pamamaraan sa pagitan ng mga tagagawa na maaaring makapinsala sa system ang isang generic na diskarte.
Ang mga air disc brake, na nagiging karaniwan sa mga steer axle at ilang drive axle sa mas bagong mga trak, ay hindi gumagamit ng tradisyonal na slack adjuster arm. Sa halip, gumagamit sila ng integrated adjuster na mekanismo sa loob ng brake caliper body. Upang bawiin ang mga pad para sa pagtanggal ng rotor, i-wind back mo ang adjuster spindles gamit ang isang espesyal na cube socket tool — karaniwang isang 5mm o 7mm square drive ipinasok sa mukha ng piston. Ang bilang ng mga pagliko na kinakailangan ay makabuluhang mas mababa — karaniwan 10 hanggang 20 buong pag-ikot bawat piston — dahil mas mahigpit ang running clearance sa mga disc brakes (karaniwang 0.002 hanggang 0.005 pulgada kumpara sa 0.010 hanggang 0.020 pulgada sa drum brakes).
Ang pederal na batas at Commercial Vehicle Safety Alliance (CVSA) na pamantayan sa labas ng serbisyo ay nagtatakda ng malinaw na mga limitasyon sa pagsasaayos ng preno. Kailangang maunawaan ng mga technician na gumaganap ng brake work ang mga threshold na ito dahil anumang sasakyan na bumalik sa serbisyo sa labas ng mga limitasyong ito ay lumilikha ng pananagutan para sa shop at carrier.
Ang pag-unawa sa mga regulasyong ito ay binibigyang-diin kung bakit hindi opsyonal ang tamang muling pagsasaayos pagkatapos mag-back off. Ang isang trabaho sa pagpreno na nag-iiwan sa isang sasakyan na may out-of-spec stroke — kahit na ang mga sapatos ay bago pa — ay isang hindi kumpleto at hindi sumusunod na trabaho sa preno.
Hindi. Ang pag-on ng worm gear bolt sa isang awtomatikong adjuster nang hindi tinatanggal ang internal clutch ay makakasira sa mga ngipin ng ratchet. Ang ilang mga adjuster ay sadyang hindi liliko; ang iba ay liliko ngunit sisirain ang panloob na mekanismo nang tahimik, na mag-iiwan sa iyo ng isang adjuster na mukhang gumagana ngunit hindi na nag-aayos sa sarili. Palaging bitawan muna ang pawl.
Ang gulong ay dapat na malayang umiikot sa pamamagitan ng kamay nang walang maririnig o tactile drag mula sa lining na nakikipag-ugnayan sa drum. Para sa S-cam drum brakes, maaari ka ring magpasok ng feeler gauge sa butas ng inspeksyon (kung mayroon) upang i-verify ang minimum na clearance ng 0.010 hanggang 0.020 pulgada sa pagitan ng lining at drum.
Ang mga nasamsam na worm gear ay karaniwan sa mga adjuster na may mataas na mileage o hindi maayos na pinapanatili. Lagyan ng penetrating lubricant, maghintay ng 15–20 minuto, at subukang muli. Kung hindi pa rin lumiko ang bolt, huwag gumamit ng breaker bar o impact driver — ang sobrang lakas ay maghuhubad ng hex o masira ang worm gear. Sa puntong ito, kailangang palitan ang adjuster. Ang pagtatangkang pilitin ang isang nasamsam na adjuster sa pamamagitan ng mapanirang paraan ay nanganganib na mapinsala din ang S-cam shaft o bracket mounting.
Hindi inirerekomenda. Ang panloob na worm gear sa mga awtomatikong adjuster ay idinisenyo para sa hand-torque operation. Ang mga impact tool ay bumubuo ng agarang torque spike na maaaring pumutok o matanggal ang worm gear kahit na ang adjuster ay nakalabas nang maayos. Gumamit ng ratchet o combination wrench. Ang dagdag na ilang minuto ay mas mura kaysa sa pagpapalit ng nasirang adjuster.
Oo, kung ang bagong drum ay may ibang diameter sa loob kaysa sa orihinal. Ang isang drum na na-machine o pinalitan ng bago sa karaniwang diameter ay malamang na mangangailangan ng mas kaunting back-off turn upang bawiin ang mga kasalukuyang sapatos, ngunit ang panghuling target ng pagsasaayos ay nananatiling pareho: stroke sa loob ng 1.25–1.75 pulgada sa 90 psi application. Palaging i-verify ang stroke pagkatapos ng anumang pagpapalit ng drum, kahit na hindi nahawakan ang sapatos.
